Распиновка JFP1: подробное руководство по разъемам передней панели материнской платы
Введение
Когда дело доходит до сборки или модернизации вашего ПК, очень важно понимать материнскую плату и ее различные разъемы. Одним из таких разъемов, который часто сбивает пользователей с толку, является распиновка JFP1. В этой статье мы углубимся в детали распиновки JFP1, его функций и способов его правильного подключения. Независимо от того, являетесь ли вы новичком или опытным сборщиком ПК, это руководство расскажет вам обо всех аспектах распиновки JFP1.
Какова распиновка JFP1?
Распиновка JFP1, также известная как разъем передней панели, представляет собой важный интерфейс на материнской плате, который соединяет различные компоненты корпуса вашего компьютера с самой материнской платой. Он отвечает за работу кнопок и индикаторов на передней панели корпуса вашего ПК, таких как выключатель питания, переключатель сброса, индикатор жесткого диска и индикатор питания.
Понимание распиновки JFP1
Чтобы понять распиновку JFP1, давайте разобьем его на отдельные контакты:
Выключатель питания
Контакт выключателя питания, часто обозначаемый как PWR_SW или что-то подобное, отвечает за включение или выключение компьютера. Когда этот контакт закорочен, обычно при нажатии кнопки питания на корпусе вашего ПК, он замыкает цепь и инициирует последовательность запуска источников питания.
Переключатель сброса
Контакт переключателя сброса, обозначенный как RESET_SW, служит для перезагрузки компьютера без его полного выключения. Когда этот контакт на мгновение замыкается, он подает сигнал перезапуска на материнскую плату, инициируя перезагрузку программного обеспечения.

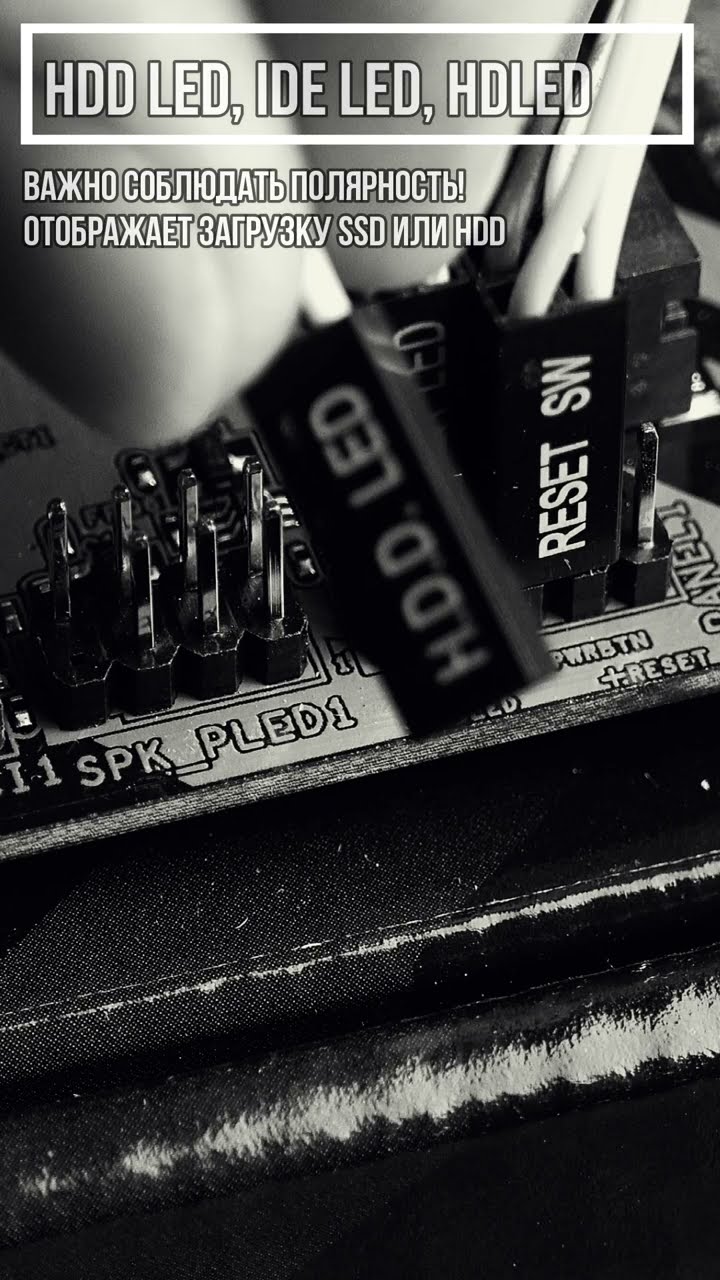

Индикатор жесткого диска
Контакт индикатора жесткого диска, иногда называемый HD_LED или аналогичным названием, подключен к индикатору жесткого диска (HDD) на корпусе вашего ПК. Он обеспечивает визуальный индикатор, мигая или загораясь каждый раз, когда с жесткого диска выполняется чтение или запись.
Индикатор питания
Контакт светодиода питания, обозначенный как PLED или аналогичный, отвечает за подсветку светодиода питания, расположенного на корпусе вашего ПК. Когда компьютер включен, этот светодиод обычно продолжает гореть, указывая на то, что ваша система успешно загрузилась.
Спикер
Хотя это и не так часто, как другие контакты, на некоторых материнских платах имеется отдельный контакт для подключения динамика. Этот контакт издает звуковые сигналы во время процесса загрузки, сигнализируя о любых потенциальных аппаратных ошибках.
Подключение распиновки JFP1
Правильное подключение распиновки JFP1 гарантирует, что ваш компьютер будет работать должным образом. Выполните следующие действия, чтобы обеспечить успешное соединение:
Найдите разъем JFP1 на материнской плате. Обычно он находится в правом нижнем углу материнской платы, рядом с разъемами на передней панели корпуса ПК.
Определите положительные (+) и отрицательные (-) контакты для каждой функции. В руководстве по материнской плате должна быть представлена подробная информация о расположении и маркировке контактов.
Подключите выключатель питания, переключатель сброса, индикатор жесткого диска, индикатор питания и динамик (если имеется) к соответствующим контактам на разъеме JFP1. Убедитесь, что полярность правильная, совместив положительные и отрицательные клеммы соответствующим образом.
Как только все разъемы будут закреплены, вы можете закрыть корпус и включить компьютер. Если все подключено правильно, нажатие кнопки питания на корпусе ПК должно запустить систему, а светодиоды и кнопки на передней панели должны работать должным образом.
Заключение
Понимание распиновки JFP1 имеет решающее значение, когда дело доходит до сборки или устранения неполадок вашего ПК. Знание того, как правильно подключить разъемы на передней панели, гарантирует бесперебойную работу кнопок и индикаторов вашего компьютера. Не торопитесь, чтобы определить контакты, и обратитесь к руководству по материнской плате, если возникнут какие-либо сомнения или разъяснения. Выполнив действия, описанные в этом руководстве, вы сможете успешно подключить распиновку JFP1 и наслаждаться полнофункциональным ПК.
Часто задаваемые вопросы
Что делать, если руководство к моей материнской плате отсутствует или неясно?
Если вы не можете найти или понять руководство по материнской плате, посетите веб-сайт производителя и найдите модель вашей материнской платы. Большинство производителей предоставляют загружаемые руководства, содержащие подробную информацию о распиновке.
Могу ли я повредить материнскую плату, если неправильно подключу контакты?
Неправильное подключение контактов может привести к тому, что ваш компьютер не запустится или некоторые функции начнут работать неправильно. Однако маловероятно, что это приведет к необратимому повреждению вашей материнской платы. Просто дважды проверьте свои соединения и обратитесь к руководству, если вы не уверены.
Что произойдет, если я не подключу контакты JFP1?
Если вам не удастся подключить контакты JFP1, кнопки и светодиоды на передней панели вашего ПК не будут работать. Вы не сможете правильно включить или перезагрузить компьютер, а также потеряете визуальные индикаторы активности жесткого диска и состояния питания.
Одинакова ли конфигурация контактов JFP1 для всех материнских плат?
Хотя общая функциональность остается прежней, расположение контактов и маркировка могут незначительно отличаться в зависимости от производителя и модели материнской платы. Таким образом, важно обращаться к руководству по материнской плате, специфичному для вашей системы.
Можно ли подключить разъемы передней панели, не выключая ПК?
Настоятельно рекомендуется выключить компьютер и отсоединить его от источника питания перед работой с разъемами передней панели. Это исключает риск поражения электрическим током и обеспечивает безопасный процесс установки.
