Что же выбрал

В мой шорт-лист попали:

Остановился на последнем, на тот момент он стоил около 6 000 рублей. Понравилось, что у него закаленное стекло спереди и сбоку, три комплектных RGB-вентилятора и блок управления подсветкой. Это важно, так как, напомню, моя материнская плата не поддерживает управление RGB, поэтому мне требовался отдельный пульт.

В дополнение к корпусу заказал комплект из трех вентиляторов PCcooler Halo. Они максимально похожи на идущие с корпусом DeepCool СF 120, но стоят дешевле — примерно 2 000 рублей за комплект из 3 штук. Но это решение сыграет со мной злую шутку. Еще одна покупка, которой я обрадовался поначалу, — подставка под видеокарту с RGB подсветкой за 900 рублей.

Начало

Большинство из картинок — фото. Поэтому формат один для всех быть не может.

Главное правило моддинга: не начинайте делать что-либо, если не сможете закончить это без хирургии. Ошибки могут стоить больших денег, можно запороть монитор, а то и весь компьютер целиком. Самые простые моды — это замена светодиодов на клавиатуре, мышке, системнике и т.д.

Моддинг: История. Сложный путь от корпуса к Флешке / Хабр
печальная судьба монитора

А что бывает?


Если первыми были корпуса ПК, то сейчас моддинг это практически всё.

По поводу ПК. Что с ними делают?

Выпиливают окна:

Перекрашивают:

Аэрографируют:

Гравируют

Оклеивают плёнкой:

Устанавливают системы водяного охлаждения (СВО) (Да-да это — моддинг):

Добавляют вентиляционные отверстия («блоухолов», англ. blowhole):

Оплётка («раундинг») кабелей блока питания:

Подсветка:

Установка ручек для переноски:

Добавление индикаторов и регуляторов, Fanbus и reobus («фэнбас» и «реобас»):

Искусственное состаривание:

Пирографирование:

Изменяют форму панелей корпуса:

Это только основные моды, составляющие костяк. На самом деле каждый моддер сам подбирает и придумывает для себя что-то эксклюзивное и оригинальное. Тем и хорош моддинг, что двух одинаковых корпусов/комплектующих встретить просто невозможно.

Очень популярны модификации блоков питания. После корпуса это, пожалуй, второй элемент по количеству всевозможных модов. Что же можно с ним сделать? Ну, во-первых, это описанный выше «раунд» проводов, прорезание окошек разной формы и их подсветка, замена вентиляторов внутри БП на малошумные и красивые, конечно же, покраска. Очень красиво смотрятся, например, полностью из прозрачного пластика.

Thermaltake level 10

Моддинг: История. Сложный путь от корпуса к Флешке / Хабр

Эта компания подошла к моддингу всего производимого с довольно интересным подходом. Под этой серией огромное количество разнородных PC устройств. Всё великолепие появилось с 2009 года.

Под этой серией выпущены корпуса, мыши, клавиатуры, разнообразные кулеры. Моддингом этих коробок существуют, но их не так много.

Вместо послесловия


Моддинг — это такая же веха в истории как и разгон. Они шли параллельно, развиваясь и приобретая новых «последователей» и энтузиастов.

В отличии от Overclocking, Modding имеет большие шансы на развитие — как среди энтузиастов, так и в кругах компаний. Нынешние моддеры, сами не зная того, покупая мышки от фирм уже попадают в этот мир. Жаль только, что именно самих «чистокровных» моддеров, среди геймеров не так много.

И корпусов с нормальным внешним видом стало достаточно много. Однозначно только одно — количество моддеров огромно, красивых модов тоже хватает, жаль только моддинг сцена проходит стороной хабр. Ведь история каждого моддинга — история жизни как человека, его делающего, так и самой железки.

Модить всем обязательно!

Вторая жизнь компьютерного корпуса.

Добавить подсветку (или не добавить)

Если у вас в планах прибавка мощности, то тут вы ограничены лишь бюджетом и совместимостью старых и новых комплектующих. Мне процессор менять не хотелось, а материнские платы с подсветкой и управлением RGB для него не выпускались. Купить оперативную память с подсветкой я тоже не смог. Дело в том, что сетап работает только с DDR3, а все планки — с RGB на базе DDR4.

С видеокартой сложилась аналогичная ситуация. Подсветки у нее нет, а менять не хочется. Но эту проблему я решил чуть позже.

Блоки питания с RGB брать не решился, так как цена перевешивает пользу в виде подсветки и одноцветных проводов питания. Тем более что последнее легко поправить удлинителями, которые подключаются к БП и занимают видимую часть корпуса.

Из вариантов оставались корпус с RGB-лентами и вентиляторы с боковой подсветкой.

Дорабатываем старый корпус своими руками

Введение

Приобретая новый компьютер, я заранее знал, что через некоторое время голова снова не даст покоя рукам, и новенький красавец будет безжалостно раскурочен и превратится в полигон для реализации многочисленных идей. Большинство из них направлены на максимальное снижение шума от компьютера при минимуме затрат.

Не будучи олигархом, способным выложить любые деньги за результат, я часто вынужден довольствоваться средними по качеству комплектующими, а иногда и тем, что попадётся под руку. Пройдя довольно долгий и тернистый путь проб и ошибок, пришлось сделать для себя неприятное открытие: с течением времени некоторые недорогие, ориентированные на массового потребителя корпуса, становясь все более вычурными, замысловатыми внешне, проигрывают своим старшим братьям в надёжности, качестве сборки. Особенно это касается дешёвых китайских корпусов, составляющих подавляющее большинство.

Устав бороться с вибрацией, дребезгом и скрипом кейса своего нового компьютера, я обратил внимание на свой самый удачный во всех отношениях компьютер – VIST. В середине 90-х компьютеры «ТК Вист» отличались надёжностью как у автомата Калашникова. К слову, комплектующие до сих пор работают без сбоев. Правда и цена соответствовала: Рentium Pro 166 ММХ, Intel TC430HX ATX, Fujitsu 2.4 Gb., 128 Mb памяти с аппаратной коррекцией ошибок от Siemens. Конфетка, опустошившая карманы. Всё это было упаковано в классический mini-tower с вертикальным блоком питания АТХ. Тяжёлый и достаточно большой по современным для мини-тауэров меркам корпус, в одиночестве пылился в кладовке. За давностью лет определить страну его происхождения не удалось, даже наклейка на блоке питания содержала лишь логотип Виста.

Тщательный осмотр кейса выявил целый ряд преимуществ, из которых стоит отметить толщину стенок П-образной крышки и «костей скелета». Она составляла 1.3 мм. Принимая во внимание качество сборки, полноразмерную крепёжную раму для материнской платы и в целом чрезвычайную прочность и массивность корпуса было принято решение имплантировать начинку нового компьютера в этот кейс.

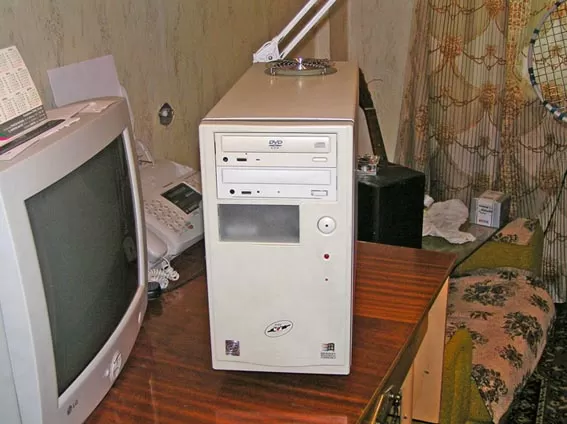

Старый корпус ВИСТ

При этом главный недостаток кейса – вертикальное расположение блока питания, породил проблему с установкой кулера на процессор. Трудности только закаляют настоящего индейца и после некоторых раздумий, родилось решение, позволившее не только удачно имплантировать современную начинку в устаревший корпус, но и понизить уровень шума от компьютера, не ухудшив его температурные показатели. При этом помимо смекалки, в моём распоряжении было некоторое количество всякого электронно-механического хлама, скопившегося в кладовке за несколько лет тесного общения с разнообразной техникой. Благодаря этому, удалось воплотить идею в жизнь не затратив ни копейки.

Перенос блока питания и охлаждение винчестера

Блок питания был перенесён в переднюю часть корпуса под корзину для винчестеров. Вот тут то и пригодился корпус вистовского БП. Начинка блока питания MICROLAB была переставлена в корпус вистовского блока. Для обеспечения полноценного поступления воздуха внутрь, в передней части было прорезано прямоугольное отверстие, чуть меньшее, чем габариты его задней стенки. Блок питания практически идеально вписался на место нижнего корпусного вентилятора, пришлось только несколько увеличить диаметр отверстия в передней панели.

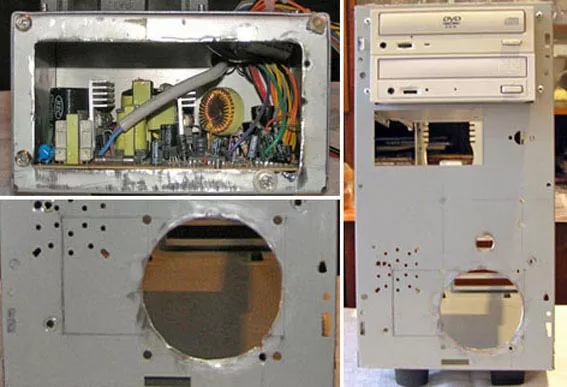

Отверстия для забора воздуха в блоке питания и передней панели.

В нижней части пластиковой «мордочки» была удалена пластиковая защёлка и максимально расширен образовавшийся проём. Стандартные пластиковые ножки были заменены на резиновые ножки от старого телевизора, позволившие приподнять корпус на 3 см. от пола. Этого оказалось вполне достаточно для вентиляции блока питания мощностью 350 Ватт, и портить «лицо» компьютера не пришлось.

Доработка мордочки и новые ножки

92-миллиметровый вентилятор на боковой стенке был перенесён на наружную сторону и установлен таким образом, чтобы воздушный поток втягивался внутрь корпуса. Чтобы обеспечить поступление воздуха в район винчестера, в корзине снизу было проделано отверстие диаметром с крыльчатку вентилятора, к которому корзина и крепилась снизу.

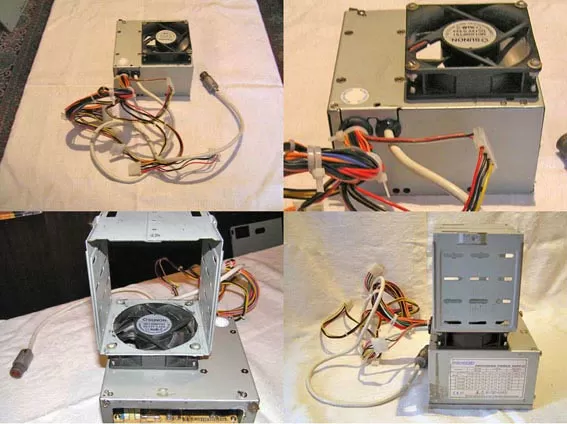

Блок питания с корзиной

Сверху корзина практически идеально встала на свои родные крепления на нижней стороне 5-ти дюймового отсека.

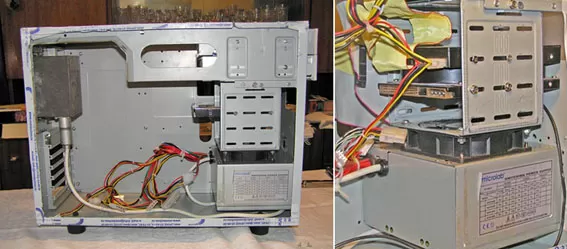

Компоновка корпуса после переделки

Благодаря прямому поступлению воздуха в район подшипника температура винчестера в режиме малой нагрузки (ТВ-тюнер, Интернет, музыка и фильмы с DVD – дисков и т.п.) колеблется от 14 до 20 градусов. В режиме большой загрузки (установка Half-Life 2, копирование DVD – фильма на винчестер) температура колеблется от 21 до 25 градусов.

Питание и коммутация

Для подведения напряжения 220 В. к блоку питания, был собран коммутационный блок. Его конструкция, в принципе повторяется во всех блоках питания: 2 стандартных разъёма, выключатель питания, фильтр, плюс розетка и вилка от устройства неизвестного назначения, по солидности напоминающего изделия ВПК, для соединения собственно БП и коммутационного блока.

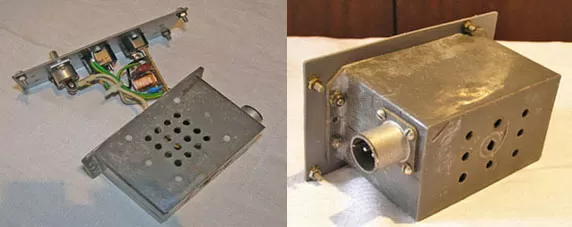

Устройство коммутационного блока

Собранная конструкция была помещена в пластиковый корпус подходящих размеров, идеально вставший на стандартное место блока питания.

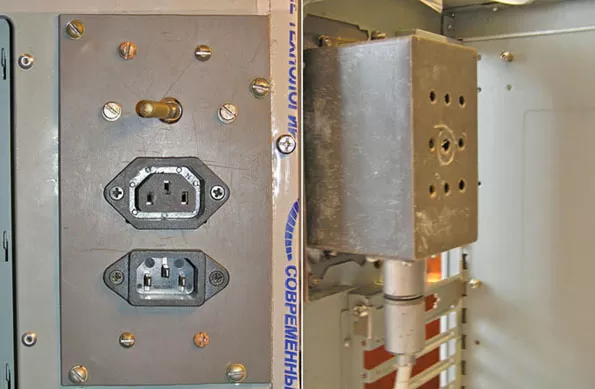

Коммутационный блок в корпусе

Размеры блока в принципе могли быть и поменьше, но в перспективе в его чреве может обосноваться устройство, основная идея которого почерпнута мной на страницах этого сайта, но воплощенная по-своему. (Спасибо HardwarePortal.Ru и Вадиму Поспелову за материал «Силовой коммутатор для компьютера своими руками»).

Охлаждение процессора и вентиляция корпуса

Для отвода горячего воздуха от процессора лишенного теперь всякой вытяжки, в верхней стороне крышки кейса было вырезано отверстие диаметром 90мм. под соответствующий вентилятор, оформленное ободком от старого клотикового фонаря и вентиляционной решёткой от сгоревшего промышленного UPSa.

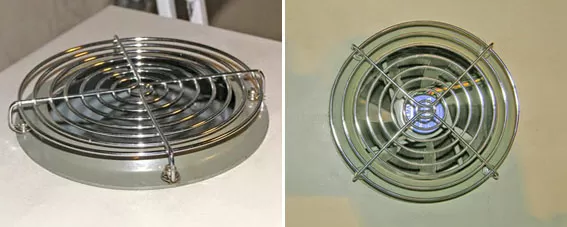

Вентиляционная решётка

Благодаря приемлемой шумовой характеристике кулера TITAN TTC-W5TB/TC2, а так же его охлаждающим качествам, ставить вытяжной вентилятор не пришлось. Кулер, с развёрнутым на 180◦ вентилятором, успешно справился с охлаждением процессора CELERON Northwood 2.0 разогнанного до 3.0 ГГц. Тёплый воздух, подчиняясь законам физики, успешно выходит через отверстие в крышке самостоятельно. Чуть позже я всё-таки поставил вытяжной вентилятор ZALMAN ZM – F2, переведённый в режим «silent» посредством прилагавшегося к нему переходника RC-56. Вентилятор от кулера TITAN был снят.

Напротив плат расширения в боковой стороне крышки было прорезано прямоугольное отверстие размером 150х210 мм., прикрытое обычной бытовой вентиляционной решёткой. Отверстие обеспечило поступление холодного воздуха к вентилятору системы охлаждения видеокарты и платам расширения. Не знаю как современные ТВ-тюнеры и новейшие звуковые карты, но мой старичок Aver TV Studio 203 и звуковая карта CREATIVE LIVE 5.1 нагреваются достаточно, чтобы подумать об их пассивном охлаждении.

Боковая вентиляционная решётка

В итоге, при просмотре телепередач посредством ТВ-тюнера, работе в Интернет или с офисными программами, температура в корпусе составляет 29-34 градусов, температура процессора 33-35 градусов, в зависимости от комнатной температуры. Во время игры в FAR CRY или DOOM 3, температура процессора не вырастает выше 51-53 градусов, а температура в корпусе стоит как вкопанная – 34 градуса.

В перспективе я планирую установить кулер наподобие Thermaltake Sonic Tower CL – P0071, Titan Vanessa S-Type, или аналогичный, способный продуктивно работать и без обдувающего вентилятора (применительно к моей системе). Чтобы любой из них гарантированно поместился в корпусе, пришлось отрезать часть распорки соединяющей переднюю и заднюю панели. Однако это практически не повлияло на прочность корпуса. На компьютер по-прежнему можно сесть и он даже не скрипнет!

Заключение

Сегодня в моём компьютере работают два переведённых в режим silent 92 мм. вентилятора и 80 мм. вентилятор системы охлаждения видеокарты (см. статью «Модернизация кулера Sapphire ATI Radeon 9600»). Днём чтобы понять работает ли компьютер, нужно прислушаться. А ночью картину портит вытяжной вентилятор ZALMAN ZM – F2. Или мне не повезло и это очень качественная подделка, или мой музыкальный слух слишком нежен, но вентилятор SUNON в блоке питания работает заметно тише. Если учесть, что этому вентилятору как минимум лет 8, а разбирать его для чистки и смазки ещё не приходилось, я пожалуй рискну купить ещё одно изделие уважаемой американской фирмы, на замену разочаровавшему ZALMANу.

Я не уверен, что корпус в таком виде справится с тепловыделением современных Пентиумов (Presscott), без увеличения уровня шума. А вот с Aтлонами 64, пожалуй, справится. Из них я и буду выбирать свой новый процессор. Если это всё-таки произойдёт, принципы, положенные в основу этой конструкции могут служить базой для модернизации, до тех пор, пока мне на глаза не попадётся новый достойный корпус. Но не уверен, что это случится скоро, ведь для меня намного важнее то, что внутри, а не снаружи, а потенциал моего старичка в борьбе за тишину и производительность ещё многое позволяет. Например, установку термоконтроля оборотов вентилятора в блоке питания или его замена на бесшумный блок питания или …

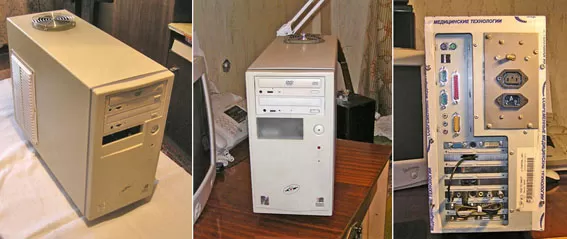

Компьютер в сборе

Надеюсь, что так и произойдёт, и тогда мы снова встретимся на HardwarePortal.Ru.

Есть что добавить? Обсуждаем статьи серии «своими руками» в специальной ветке форума.

Юра Краев aka Паганэль

paganel (a) bk.ru

21/08.2005

Направления в моддинге

Для начала надо разобраться в том какие жанры и большие фанатские группы сейчас существуют.

Новый виток: «razer. for gamers. by gamers.»

Моддинг: История. Сложный путь от корпуса к Флешке / Хабр

Можно конечно вспоминать серии Fatal1ty, Republic of Gamers, но действительно живым до сих пор является только Razer. Эта компания заняла свою нишу заводского моддинга. Кто бы и как бы к ней не относился но это новый виток заводских «красивых железок».

Особенности сборки

Проблем с разбором старого корпуса не возникло. Но при сборке нового ПК начались вопросы.

Оказалось, что в комплекте с корпусом шли вентиляторы с питанием 5V и соответствующий контроллер. А подставка под видеокарту и дополнительные вентиляторы подключались по 12V. Никакой совместимости между ними нет.

Это означало, что их нельзя соединить в один контур подсветки с RGB-полосой и передними вентиляторами, которые регулируются штатным контроллером корпуса. И тут меня выручил внешний контроллер от комплекта вентиляторов PCcoller. К нему я подключил вентиляторы и держатель видеокарты. Блок управления вынес на заднюю стенку. Длины проводов хватило, чтобы увести их за материнскую плату мимо блока питания.

Периферия

А мыши и клавиатуры? Это вещи которые являются одним из самых видимых частей ПК.

В этой области количество моддеров просто невозможно сосчитать. Бесчисленное множество разнообразных преобразований. Меняют внешний вид, форму, выпиливают отверстия, у клавиатур меняют диоды, перекрашивают, стилизуют всеми возможными способами.

Лучше один раз посмотреть, чем писать море «воды».

Но этим периферия не ограничивается. Существуют моддинги флешек, колонок, мониторов, и много ещё чего. Мобильные телефоны тоже не исключение из правил, ноутбуки, игровые приставки а вот планшетное движение — это новое веяние времени.

Итак повествование подошло к компаниям.

Стоило оно того?

На обновление я потратил около 9 000 рублей и 5 часов на перенос комплектующих. Компьютер переехал на рабочий стол, температура процессора под нагрузкой упала с приемлемых 75°С до 70°С, в простое держится около 30°С. То есть из-за более компактных размеров корпуса температура совсем не увеличилась, а даже снизилась.

Так что если у вас чешутся руки что-то сделать со своим стареньким ПК, решайтесь — результат вас не огорчит. Только заранее позаботьтесь о взаимной поддержке всех новых компонентов ПК. Проверьте, чтобы у блока питания с подсветкой был нужный кабель для питания процессора, а старому кулеру хватило места над новыми высокими планками оперативной памяти.

Фирмы, моддинг, гейминг

Мы наблюдаем одновременно постоянный рост качества самодельных модов и приход на этот рынок серьезных компаний. Фирмы предлагают свои услуги тем, кто не хочет переделывать самостоятельно или хочет получить по настоящему профессиональное качество. В основном это геймеры.
