Классификация материнских плат по форм-фактору

Форм-фактор
материнской платы — стандарт,
определяющий размеры материнской платы
для компьютера, места её крепления
к шасси;
расположение на ней интерфейсов
шин,портов
ввода-вывода, разъёма
процессора,
слотов для оперативной
памяти,
а также тип разъема для подключения блока
питания.

Форм-фактор
(как и любые другие стандарты) носит
рекомендательный характер. Спецификация
форм-фактора определяет обязательные
и опциональные компоненты. Однако
подавляющее большинство производителей
предпочитают соблюдать спецификацию,
поскольку ценой соответствия существующим
стандартам является совместимость
материнской платы и стандартизированного
оборудования (периферии, карт расширения)
других производителей (что имеет ключевое
значение для снижения стоимости
владения, англ. TCO).

Компоненты компьютерной материнской платы

Практически каждому пользователю понятна роль системной платы в ПК, однако существуют факты, о которых знают не все. Рекомендуем ознакомиться с другой нашей статьей по ссылке ниже, чтобы подробно изучить эту тему, а мы же переходим к разбору составляющих.

Подробнее: Роль материнской платы в компьютере

Начать стоит со связующего элемента – чипсета. Его структура бывает двух видов, которые различаются взаимосвязью мостов. Северный и южный мост могут идти раздельно или быть объединенными в одну систему. Каждый из них имеет на борту разнообразные контроллеры, например, южный мост обеспечивает взаимосвязь периферийного оборудования, содержит контроллеры жестких дисков. Северный мост выступает в роли объединяющего элемента процессора, графической карты, оперативной памяти и объектов под управлением южного моста.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Выше мы дали ссылку на статью «Как выбрать материнскую плату». В ней вы можете детально ознакомиться с модификациями и различиями чипсетов от популярных производителей комплектующих.

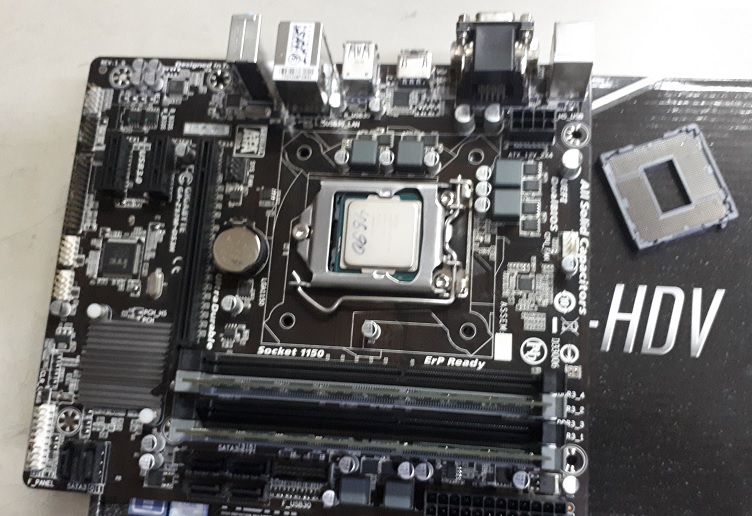

Сокетом процессора называется разъем, куда собственно и устанавливается это комплектующее. Сейчас главными производителями ЦП являются AMD и Intel, каждая из которых разработала уникальные сокеты, поэтому модель материнской платы и подбирается исходя из выбранного CPU. Что касается самого разъема, он представляет собой небольшой квадрат со множеством контактов. Сверху гнездо накрывается металлической пластиной с держателем — это помогает процессору держаться в гнезде.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Обычно рядом расположено гнездо CPU_FAN для подключения питания кулера, а на самой плате присутствует четыре отверстия под его установку.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Сокетов существует множество видов, многие из них несовместимы между собой, поскольку имеют разные контакты и форм-фактор. О том, как узнать эту характеристику, читайте в других наших материалах по ссылкам ниже.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Подробнее:
Узнаём сокет процессора
Узнаём сокет материнской карты

PCI и PCI-Express

Аббревиатура PCI дословно расшифровывается и переводится как взаимосвязь периферийных компонентов. Такое название получила соответствующая шина на компьютерной системной плате. Ее основное предназначение – ввод и вывод информации. Модификаций PCI есть несколько, каждая из них различается пиковой пропускной способностью, напряжением и форм-фактором. Подключаются к такому разъему ТВ-тюнеры, звуковые карты, адаптеры SATA, модемы и старые видеокарты. PCI-Express только использует программную модель PCI, но является более новой разработкой, предназначенной для подключения множества более сложных устройств. В зависимости от форм-фактора гнезда к нему подсоединяются видеокарты, накопители SSD, беспроводные сетевые адаптеры, профессиональные звуковые карты и многое другое.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Количество разъемов PCI и PCI-E на материнских платах варьируется. При ее выборе нужно обращать внимание на описание, чтобы убедиться в наличии необходимых слотов.

Разъемы под ОЗУ

Слоты для установки оперативной памяти называются DIMM. Во всех современных системных платах используется именно этот форм-фактор. Существует несколько его разновидностей, различаются они по количеству контактов и несовместимы друг с другом. Чем больше контактов, тем новее плашка ОЗУ устанавливается в такой разъем. На данный момент актуальной является модификация DDR4. Как и в случае с PCI, количество слотов DIMM на моделях материнок разное. Чаще всего встречаются варианты с двумя или четырьмя разъемами, что позволяет работать в двух- или четырехканальном режиме.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Большинство пользователей знакомы с BIOS. Однако если вы впервые слышите о таком понятии, рекомендуем ознакомиться с другим нашим материалом по этой теме, который вы найдете по следующей ссылке.

Подробнее: Что такое BIOS

Код БИОС располагается на отдельной микросхеме, что крепится на материнскую плату. Она носит название EEPROM. Память такого типа поддерживает многоразовое стирание и запись данных, однако имеет достаточно маленькую емкость. На скриншоте ниже вы видите, как выглядит микросхема BIOS на материнке.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Кроме этого значения параметров BIOS хранятся в микросхеме динамической памяти, которая называется CMOS. В нее также записываются определенные конфигурации компьютера. Питается данный элемент через отдельную батарейку, замена которой приводит к сбросу настроек БИОС до заводских.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Разъемы SATA и IDE

Ранее жесткие диски и оптические дисководы подключались к компьютеру с помощью интерфейса IDE (ATA), находящегося на материнской плате.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Сейчас более распространенными являются разъемы SATA разных ревизий, которые различаются между собой преимущественно скоростью передачи данных. Рассматриваемые интерфейсы служат для подключения накопителей информации (HDD или SSD). При подборе комплектующих важно учесть количество таких портов на материнке, поскольку их может быть от двух штук и выше.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Помимо разнообразных слотов на рассматриваемом комплектующем имеются различные разъемы для подключения питания. Самый массивный из всех — порт самой материнской платы. Туда втыкается кабель от блока питания, обеспечивая корректное поступление электроэнергии для всех остальных составляющих.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Подробнее: Подключаем блок питания к материнской плате

Все компьютеры находятся в корпусе, на котором также присутствуют разные кнопки, индикаторы и разъемы. Их питание подключается через отдельные контакты для Front Panel.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Отдельно выведены гнезда USB-интерфейсов. Обычно они имеют девять или десять контактов. Подключение их может различаться, поэтому внимательно изучайте инструкцию перед началом сборки.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Все периферийное компьютерное оборудование подсоединяется к системной плате посредством специально отведенных разъемов. На боковой панели материнки вы можете наблюдать интерфейсы USB, последовательный порт, VGA, сетевой порт Ethernet, акустический выход и вход, куда вставляется кабель от микрофона, наушников и колонок. На каждой модели комплектующего набор разъемов отличается.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Мы детально рассмотрели основные составляющие материнской платы. Как видите, на панели находится множество слотов, микросхем и разъемов для подключения питания, внутренних комплектующих и периферийного оборудования. Надеемся, предоставленная выше информация помогла вам разобраться со строением этого компонента ПК.

Где и как проводить?

Проводить диагностику материнской платы стоит проводить только в тех технических центрах, где имеется нужное профессиональное оборудование для тестирования и используются оригинальные компоненты и блоки при их заменах на теле платы. По окончанию работ обязательно должна выдаваться вся документация, где указывается источник проблемы и приблизительная стоимость ремонта.

Прошивка неисправного BIOS компьютера

Например, в ремонт поступил системный блок с процессором i7 4770K на Asus Z87 Delux Dual.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Подозрение пало на BIOS (в красном кружке). Потому что диагностика выявила, что видеокарта исправна.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Это микросхема постоянной памяти SPI.

Прошивка BIOS — это самый простой ремонт материнской платы компьютера. Но он требует наличие программатора.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Мы прошили БИОС на программаторе последней версией прошивки от Asus.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Только тогда системник стал включаться. После настройки БИОСа он прошел все тесты. На этом ремонт компьютера был завершен. Цена услуги составила 3000 руб.

Замена конденсаторов на материнской плате

Старые материнки изготавливались с применением дешевых электролитических конденсаторов в схемах на ШИМ (Широтно Импульсной Модуляции). Более того, в результате выхода из строя таких конденсаторов плата приходила в негодность. Последствием этого было нарушение питания ее важных узлов. Например, взрывались конденсаторы в схеме питания процессора и памяти. Мы перепаиваем неисправные конденсаторы, а также восстанавливаем питание и саму материнку.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Кстати, не все неисправные конденсаторы имеют видимые повреждения. Например, взорваны. Много примеров, когда приходилось менять конденсаторы, которые на вид совершенно нормальные. Но у них было повышенное внутреннее сопротивление.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Стоимость ремонта 1500-3000 рублей в зависимости от количества.

Запах

Может быть, кому-то покажется это смешным, но опытный мастер знает, что вместе с осмотром технику нужно «обнюхать»: запах горелого, исходящий от системного блока вообще и от материнской платы в частности, должен настораживать. Далее нужно попытаться обнаружить, что именно греется или горит, но тут следует проявлять осторожность: перегретые детали могут вызвать ожоги. В любом случае горелый запах может являться одним из маркеров отказа материнки.

Резюмируя

Очень надеемся, что статья дала общее представление о том, как проявляется критический выход из строя материнской платы. В большинстве случаев, если это не пожар внутри системного блока, имеет смысл показать плату или системный блок целиком мастеру. В нашей практике бывали случаи, когда после разрыва одного конденсатора плата была вся черная от сажи, а после замены конденсатора и силового транзистора продолжала работать.

Ну а напоследок — соблюдайте рекомендации, приведенные выше. Этим вы сделаете хотя бы то, что зависит от вас для продления жизни вашей материнской плате.

Какие вы заметили симптомы?

Если удалось решить проблему, поделитесь опытом — выберите тот вариант ниже, который помог.

Плата сильно греется

Почернения на плате

ПК не включается

Нет сигнала BIOS

POST-карта пишет о проблеме

Кулеры не вращаются

Проблемы в работе (разные)

Горит светодиод, нет реакции

Не работает периферия

Короткое замыкание на материнской плате

Еще одна типичная неисправность материнской платы с коротким замыканием (КЗ). Она не включалась.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Причиной было КЗ на плате. В результате этого в блоке питания срабатывала защита.

В результате сложной диагностики выявили причину КЗ — выход из строя микросхемы сетевой карты JMC260. Замыкание возникло внутри чипа. После того, как чип сети выпаяли, плата заработала. Вместо встроенной сети установили отдельную сетевую карту в PCI слот.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Цена ремонта составила 2500 руб.

Прайс-лист на ремонт компьютеров 2003 г.

  • ПК не включается, не включается периодически
  • очень медленно работает, тормозит
  • включается стабильно, но нет сигнала на мониторе, нет изображения
  • включается, на мониторе есть изображение, только нет загрузки операционной системы
  • компьютер зависает, самопроизвольно выключается, а также перезагружается циклически
  • не работают некоторые кнопки клавиатуры
  • не работают USB, звук, сеть
  • артефакты изображения
  • гудит вентилятор
  • не работают, плохо работают программы, например, не запускаются, сбоят
  • перегрев CPU, видеокарты

Цены сервис-центра

Стоимость ремонта компьютеров в Москве без учета запчастей на 2022 и 2023 г.

Скидка 300 руб. при заказе с сайта. Компьютерная помощь и обслуживание системных блоков включает настройку программ и удаление лишних программ.

Где не ремонтировать компьютер дешево

Многие мошеннические фирмы завлекают бесплатным выездом на дом, а также офис, диагностикой, круглосуточной работой, низкими ценами. Но реальная цена услуг на дому начинается от 5000 рублей, средняя 10000-15000 руб. Более того, по вызову приезжают неквалифицированные мастера — мальчики, которые «разводят» на деньги. Чтобы иметь возможность зарабатывать на неправильном диагнозе объявляют бесплатную диагностику. Не доверяйте сомнительной фирме вашу технику. Потому что ценная информация может исчезнуть с жесткого диска. особенно бухгалтерия.

Регион обслуживания

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Срочный ремонт и обслуживание компьютеров и ноутбуков в городе Москве у метро Пражская, Южная, Чертановская  жители района проводят в нашем сервис-центре. Чиним офисную технику, осуществляем обслуживание оргтехники. А также ремонт ноутбуков в Чертаново для частных лиц и организаций.

Чтобы починить ПК срочно, желательно привезти их к сервисному центру. Обслуживание ПК по месту нахождения. Мастер починит и обслужит быстро, строго по ценам.

Тут цены на ремонт обслуживание компьютеров, скидки для постоянных клиентов. Обслуживаем  ПК в Чертаново, Бутово, Бирюлево, Аннино, Ясенево, Рязанский проспект, южных округах ЮАО, ЮЗАО, ЮВАО, ЦАО. Есть доставка до сервиса для Чертаново, Бутово, Бирюлево.

Электрический треск, всполохи, искрение, дым внутри системного блока

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Вы занимаетесь дома за компьютером каким-либо делом, и в определенный момент его поведение как-то поменялось: исказилось, пропало изображение, компьютер завис, выключился, показал синий экран смерти, и вы услышали вышеперечисленные звуки и заметили вспышки. Или же вы просто нажали на кнопку включения и слышите непонятные и непривычные звуки вроде электрического треска, видите искрение, всполохи?

Ситуация довольно редкая и любому очевидно, что делать в первую очередь, но тем не менее:

  • как можно быстрее физически отключаем компьютер от электрической сети (выдергиваем вилку из розетки либо просто «рубим» квартирные автоматы);
  • открываем системный блок, осматриваем (подробнее про визуальный осмотр описано далее);
  • отсоединяем блок питания и проверяем его примитивно на работоспособность..

Блок питания исправен? — Осматриваем внимательно материнскую плату и все остальные компоненты системного блока. Наверняка вы найдете (вероятнее всего, на «материнке» или видеокарте) следы увиденных и услышанных явлений. Видеокарта в порядке? — Значит, дело 100% в материнской плате. Обычно если дело дошло до откровенного искрения и дыма, восстановить ее уже вряд ли получится — получится, но часто это дорого.

Примеры цен

Стоимость диагностики материнской платы является стандартной для большинства центров, которые занимаются ремонтом компьютеров и ноутбуков в 500 — 1 500 рублей по всем регионам РФ. В некоторых случаях от специалиста требуется диагностика с последующим экспертным заключением в бумажном виде, которое предоставляется в страховую компанию или другую ремонтную организацию. Такие услуги обычно стоят 1 000 — 2 500 рублей. В целом, имеет место усредненность цен по диагностике с последующими ремонтными работами:

  • Аппаратная диагностика с последующей заменой платы: от 1 000 рублей.
  • Диагностика с последующим ремонтом: от 1 500 рублей.
  • Тестирование платы с ремонтом северного, южного моста: от 1 500-2 500 рублей.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Система грузится, но компьютер не видит отдельных устройств периферии

Перестали работать все USB-порты, сначала задние, затем и передней панели — это означает, что микросхема, отвечающая за коммуникации материнской платы и периферии, отказывает и через некоторое время материнская плата перестанет работать целиком. К сожалению, перепайка моста бюджетной материнской платы экономически невыгодна, и скоро придется плату менять.

Цены на ремонт iPad

Нередко неопытные сборщики повреждают контакты сокета CPU материнских плат. Но после этого материнка перестает работать. Особенно часто при замыкании соседних контактов.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

У нас есть хороший опыт успешного ремонта контактов сокета материнских плат настольных ПК. Стоимость от 1500 руб до 4000 руб. в зависимости от степени повреждений.

От чего зависит цена?

В большинстве случаев стоимость услуги определяется исходя из первичной диагностики. Бывают ситуации, когда нет возможности доставить технику в мастерскую, и специалист проводит проверку на дому у клиента. Если диагностика показала, что проблемы именно в материнской плате, то последующий ремонт проводится только в рабочих условиях на базе технического центра, с использованием инфракрасной паяльной станции.

Если клиент отказывается от ремонта, то оплачивается услуга: «Вызов + диагностика» по цене от 500 до 1 500 рублей. Последние модели материнских плат, которые используются в самых современных компьютерах и ноутбуках, могут содержать огромное число компонентов на своей базе. Проверка такой платы может занять длительное время и более высокую цену за работу (1 000 — 2 000 рублей).

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Перегрев

Вообще, говоря о перегреве, чаще всего имеется ввиду перегрев центрального процессора или процессора видеокарты. Но в каждом правиле есть исключения. На просторах известного видеохостинга опубликован ролик, в котором описана такая ситуация. При сборке системного блока какой-то «мастер» умудрился повернуть радиатор процессора на 90 градусов, и поток воздуха, выходящий между пластин радиатора и который должен был дополнительно охлаждать радиатор одного из «мостов» (одной из наиболее важных микросхем материнки), пошел не на этот дополнительный радиатор, а куда-то в сторону. «» стал перегреваться, системный блок выключаться, и никто долгое время не мог понять, в чем же дело.

В общем же случае, если системный блок стал выключаться через непродолжительное время после включения, необходимо проверить температуры самой материнки и процессора в BIOS либо специальными утилитами (AIDA, Everest). Да и просто аккуратно пощупать: датчиков поблизости может не быть, а в микросхеме может присутствовать встроенная термозащита.

Чипсет.

Чипсет
или набор системной логики – это основной
набор микросхем материнской платы,
обеспечивающий совместное функционирование
центрального процессора, ОЗУ, видеокарты,
контроллеров периферийных устройств
и других компонентов, подключаемых к
материнской плате. Именно он определяет
основные параметры материнской платы:
тип поддерживаемого процессора, объем,
канальность и тип ОЗУ, частоту и тип
системной шины и шины памяти, наборы
контроллеров периферийных устройств
и так далее.

Как
правило, современные наборы системной
логики строятся на базе двух компонентов,
представляющих собой отдельные чипсеты,
связанные друг с другом высокоскоростной
шиной.

Однако
последнее время появилась тенденция
объединения северного и южного моста
в единый компонент, так как контроллер
памяти все чаще встраивают непосредственно
в процессор, тем самым разгружая северный
мост, и появляются все более быстрые и
быстрые каналы связи с периферийными
устройствами и платами расширения. А
также развивается технология производства
интегральных схем, позволяющая делать
их более миниатюрными, дешевыми и
потребляющими меньше энергии.

Объединение
северного и южного моста в один чипсет
позволяет поднять производительность
системы, за счет уменьшения времени
взаимодействия с периферийными
устройствами и внутренними компонентами,
ранее подключаемыми к южному мосту, но
значительно усложняет конструкцию
чипсета, делает его более сложным для
модернизации и несколько увеличивает
стоимость материнской платы.

Но
пока что большинство материнских плат
делают на основе чипсета разделенного
на два компонента. Называются эти
компоненты Северный и Южный мост.

Названия
Северный и Южный — исторические. Они
означают расположение компонентов
чипсета относительно шины PCI: Северный
находится выше, а Южный — ниже. Почему
мост? Это название дали чипсетам по
выполняемым ими функциям: они служат
для связи различных шин и интерфейсов.

Причины
разделения чипсета на две части следующие:

1.Различия
скоростных режимов работы.

Северный
мост работает с самыми быстрыми и
требующими большой пропускной способности
шины компонентами. К числу таких
компонентов относится видеокарта и
память. Однако сегодня большинство
процессоров имеют встроенный контроллер
памяти, а многие и встроенную графическую
систему, хотя и сильно уступающую
дискретным видеокартам, но все же часто
применяемую в бюджетных персональных
компьютерах, ноутбуках и нетбуках.
Поэтому, с каждым годом нагрузки на
северный мост снижаются, что уменьшает
необходимость разделения чипсета на
две части.

2.
Более частое обновление стандартов
периферии, чем основных частей ЭВМ.

Стандарты
шин связи с памятью, видеокартой и
процессором изменяются гораздо реже,
чем стандарты связи с платами расширения
и периферийными устройствами. Что
позволяет, в случае изменения интерфейса
связи с периферийными устройствами или
разработки нового канала связи, не
изменять весь чипсет, а заменить только
южный мост. К тому же северный мост
работает с более быстрыми устройствами
и устроен сложнее, чем южный мост, так
как от его работы во многом зависит
общая производительность системы.
Поэтому его изменение — дорогая и сложная
работа. Но, несмотря на это, наблюдается
тенденция объединения северного и
южного моста в одну интегральную схему.

Виды диагностик, цена на них

Чаще всего проводится комплексная диагностика, которая включает в себя полную проверку всех компонентов. В некоторых случаях достаточно ограничиться отдельными тестированиями:

  • Осмотр на наличие физических повреждений. Плата проверяется на наличие вздутых конденсаторов, частично или полностью отломанных креплений, гнутых ног у сокетов и прочее. Проверка занимает от 5 до 10 минут и чаще всего является бесплатной при последующем ремонте. Без ремонта может стоить от 500 рублей.
  • Анализ звуковых сигналов, которые поступают от платы, и их сравнение с заводскими параметрами. В данном случае используется специально подключенный спикер. Проверяем тип BIOSа, который используется на данной материнской плате. Используя поисковые системы или технический справочник, проводится расшифровка поступающих сигналов, на основании чего делается вывод об исправности/неисправности. При наличии соответствующего оснащения у технического центра, работы могут занять несколько часов. Цена 500 — 1 500 рублей без ремонта.
  • Тестирование на наличие перегрева. Операция в большинстве случае проводится электронным термометром. При отсутствии прибора, «замеры» можно провести рукой, предварительно сняв статику. Измерение температуры происходит на ключевых точках: северный и южный мост, мосфеты, прочие крупные блоки на плате. Диагностика проводится быстро и бесплатно при последующем ремонте. Без ремонта — от 500 рублей.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Кулеры

Раз уж системный блок открыт, обращаем внимание на вентилятор процессора и корпусные вентиляторы, если таковые присутствуют. Если хоть один из них не вращается — это вполне может сигнализировать о том, что с цепями питания на материнской плате не все в порядке.

Обратите внимание, возможно, вентилятор просто заклинило из-за пыли/посторонних предметов/обломков лопастей. Да и просто от времени. Вместе с запахом горелого это вполне может говорить о том, что радиатор процессора перекален, и на плате/процессоре может срабатывать защита от перегрева.

Визуальный осмотр

Открываем корпус системного блока, вооружаемся хорошим фонариком, по необходимости кисточкой (смахнуть пыль) и внимательно осматриваем поверхность материнской платы. Цель поиска — любые «подозрительные» места, артефакты: подгоревшие и почерневшие участки, «лопнувшие» на фрагменты детали, нетрадиционной формы электролитические конденсаторы, подтеки электролита (да и любых других жидкостей), сколы, царапины. Все эти признаки могут говорить о том, что материнская плата либо вышла из строя, либо работает ненадлежащим образом.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Заодно осматриваем подходящие к плате провода: возможно, где-то оплавлена или повреждена изоляция? В нашей практике был случай, когда на — была повреждена (стянута) изоляция со штекера, и соседние оголенные жилы пересеклись. Это вызывало серьезный сбой в работе материнской платы.

Проверьте системный блок на предмет «шелестения»: возможно, какие-либо металлические элементы замыкают дорожки на самой плате либо в пространстве между платой и крышкой системного блока (болты, шайбы). Все это совсем не идет на пользу материнской плате в смысле работоспособности.

На плате имеется светодиод включения, он загорается, кулеры молчат, изображения нет

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Случай нечастый, но его уникальность в том, что дает почти 99% уверенность — сгорела именно материнка. Материнская плата питание «видит», а включаться не желает.

В этом случае отключаем все-все-все, оставляем шлейф питания, провода кнопки включения, процессор и его кулер. Включаем кнопкой материнскую плату.

Поведение не изменилось? — 100% дело в материнской плате.

Вентилятор процессора включился? Подключаем пошагово все отключенные элементы, чтобы выяснить, который из них вызывает срабатывание защиты материнской платы по нагрузке.

Ну а далее разберем уже неочевидные признаки, причинами которых может быть не только критическое повреждение материнской платы.

В работу входит разборка и сборка системного блока. Северный и Южный мост перепаивать не нужно, потому что у современных материнских плат ПК их давно нет.

Цены на ремонт и обслуживание компьютерной техники

Развитие компьютерной техники и технологий в нашей стране достигло достаточно высокого уровня, следствием чего стало увеличение спроса на услуги по ремонту компьютерной техники. Наш сервис-центр предлагает своим клиентам услуги именно в данном направлении.

В отличие от наших конкурентов мы предлагаем достаточно демократичные цены за качественное исполнение наших услуг. Обратившись к нам за помощью в решении проблем, связанных с ремонтом офисной техники, компьютеров, ноутбуков, игровых приставок, мониторов, вы можете быть уверены, что наши мастера обязательно вам помогут.

Сервис-инженеры сервисного центра выполнят не только ремонтные работы по устранению неисправностей, но и выявят причины их возникновения, путем проведения полной диагностики вашей техники.

Деятельность сервисного центра направлена не на обогащение за счет проблем с техникой клиента, а на помощь в устранении технических неисправностей устройств наших клиентов, а потому у нас вы всегда найдете выгодные цены на услуги по ремонту компьютерной техники.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Замена сокета процессора материнской платы

Что делать, если сокет сломали так, что не восстановить? Заменить его у нас стоит 6000-7000 руб.

Работа выполняется на специализированной инфракрасной паяльной станции. Сначала выпаивается старый сокет.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Затем впаивается новый. Точно также, как и BGA чипы.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Вот и весь ремонт, но перепайка очень сложная.

Например, в ремонт принесли плату Gigabyte со сломанным сокетом. Она не включалась, потому что на нем сломали контакты и только после замены сломанного s1150 все заработало.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Цены на сборку компьютеров / Стоимость готовых системных блоков

Нет реакции на кнопку включения? Что ж, случай этот не редкий. Для более детальной проверки необходимо отключить от платы все провода, кроме шлейфа питания (20- или 24-контактный штекер) и собственно проводов от платы к кнопке.

В такой ситуации нужно быть уверенным в том, что блок питания заведомо рабочий, а также в том, что кнопка срабатывает и проводники, соединяющие материнку и кнопку, целые.

Грубый, но рабочий вариант — снять штекерки с материнской платы, которые соединяют ее с кнопкой, и замкнуть штырьки на плате вручную, к примеру, отверткой. Обычно (но не всегда!) около штырьков на плате имеется маркировка «PS_ON». Если и после этого реакция платы отсутствует — вероятнее всего, неисправность в ней.

Ремонт компьютеров Nano-PC

Нано-компьютеры состоят из материнской платы со впаянным процессором и видеокартой. Собирают их в маленьком корпусе Nettop.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Стоимость ремонта мини компьютеров в городе Москве

Зачем нужна материнская плата в компьютере

На данный момент рынок комплектующих для ПК забит материнскими платами разных моделей и производителей. Все они отличаются присутствующими разъемами, дополнительными функциональными возможностями и оформлением, однако выполняют одну и ту же роль. Подобрать материнку бывает сложно, поэтому мы рекомендуем обратиться за помощью к другой нашей статье по ссылке ниже, а сейчас мы перейдем к рассмотрению того, за что отвечает это составляющее.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Подробнее:
Выбираем материнскую плату для компьютера

На системную плату устанавливается процессор, оперативная память, видеокарта, подключается жесткий диск и SSD. Кроме того, присутствуют дополнительные разъемы питания, обеспечивающие функционирование кнопок ПК. Все необходимое для соединения находится на самой панели платы в отведенных для этого местах.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Единая рабочая система для периферии

Каждый пользователь подключает к компьютеру различные периферийные устройства, будь то только клавиатура, мышь или принтер. Разъемы на материнке преобразуют все это оборудование в одну систему, которая помогает взаимодействовать с ПК, выполнять определенные функции ввода-вывода.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Некоторые составляющие подключаются не через USB, а требуют выполнения дополнительных манипуляций. Относится это, например, к дисководу или передней панели системного блока. Развернутые инструкции по соединению этих частей с материнской платой читайте в статьях по ссылкам ниже.

Подробнее:
Подключение передней панели к материнской плате
Подключение дисковода к материнской плате

Связь центрального процессора с комплектующими

Как известно, процессор регулярно поддерживает связь с остальными составляющими, обеспечивая их корректную работу. Материнская плата не только объединяет их все, но и способствует выполнению такой связи. Детальнее о роли процессора в компьютере вы можете прочесть в другом нашем материале по ссылке ниже.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Передача изображения на дисплей

Сейчас практически любой ЦП оборудован встроенным видеоядром. Не у каждого пользователя есть возможность докупить дискретный графический адаптер. При условии того, что монитор подключен через материнку, она отвечает за вывод изображения на экран. В новых моделях плат вывод происходит через видеоинтерфейс DVI, DisplayPort или HDMI.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Что касается сравнения вышеперечисленных видеоинтерфейсов, то здесь нельзя дать точный ответ, поскольку каждый имеет свои преимущества и недостатки. Если вы хотите узнать, какой тип соединения использовать, обратите внимание на материалы по ссылкам ниже.

Подробнее:
Сравнение подключений VGA и HDMI
Сравнение HDMI и DisplayPort
Сравнение DVI и HDMI

Хоть встроенные звуковые карты в материнках не сравнятся по качеству с дискретными, все же они обеспечивают нормальную передачу звука. Вы можете подключить наушники, колонки и даже микрофон в специальный разъем и после инсталляции звуковых драйверов переходить к работе.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Выход в интернет

Практически каждая модель материнской платы имеет встроенный сетевой адаптер. Он позволяет соединить компьютер с роутером или модемом посредством LAN-кабеля. Кроме этого модели среднего и высокого ценового класса могут обладать встроенным Wi-Fi модулем, что обеспечивает беспроводное соединение с интернетом. За передачу данных также отвечает и Bluetooth, что часто встречается в ноутбучных платах и очень редко в компьютерных.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Как и любое комплектующее, системная плата иногда ломается, возникают проблемы с запуском или требуется замена деталей. Другие авторы на нашем сайте уже написали рекомендации по решению самых популярных задач и проблем, связанных с рассматриваемым оборудованием. Читайте их по ссылкам ниже.

Подробнее:
Замена батарейки на материнской плате
Что делать, если не стартует материнская плата
Основные неисправности материнской платы
Руководство по диагностике материнской платы компьютера

Выше мы рассказали о роли системной платы в компьютере. Как видите, это достаточно сложное устройство, управляющее всеми составляющими и обеспечивающее подключение определенного количества периферийного оборудования. Надеемся, наша статья была вам полезна, и теперь вы знаете, зачем в ПК нужна материнка.

Отказ периферии

Если вы стали замечать, что время от времени или постоянно отказывает что-либо из периферийных устройств (мышь, клавиатура, сетевое соединение), то это также может указывать на то, что ресурс работы материнской платы заканчивается.

Это касается также систематических сбоев в работе системы, внезапных зависаний.

Если вы уверены, что ваш жесткий диск и оперативная память в порядке (например, проверили специальными утилитами), то стоит задуматься о скорой замене материнки или ее сдаче мастеру для диагностики и ремонта.

На материнской плате видны почернения, обгорелые, перегретые участки

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Проводим внимательный визуальный осмотр.

Если на плате присутствуют явные признаки перегрева или даже горения (почерневшие, обугленные, коричневые, пожелтевшие участки хотя бы на одной из сторон платы), ремонт тоже вряд ли стоит того. Материнская плата представляет несколько склеенных между собой более тонких плат, на каждой из сторон которой разведены дорожки. Обугленные участки текстолита имеют нехорошее свойство замыкать между собой дорожки разных слоев, и ремонт становится просто невозможен (возможен, но часто нецелесообразен и дорог).

Сильный перегрев также может приводить к таким эффектам, хоть визуально все не так и печально.

В любом случае, если какой-то участок «материнки» сильно изменил свой цвет — будьте готовы к тому, что плата сгорела.

Ремонт компьютеров в Москве

Компьютерный центр Комплэйс приводит профессиональный ремонт компьютеров в Москве, а также обслуживание. Гарантия на запчасти и работу. Ремонтируем любые компьютеры — системные блоки, ноутбуки, моноблоки, мини-компьютеры, серверы, рабочие станции.  Недорого, качественно и с гарантией чиним стационарные и мобильные компьютеры

Ремонт компьютеров Acer Ремонт компьютеров на Intel и AMD

Также чиним сборные PC на платах Intel, MSI, Gigabyte, ASRock, ECS Elitegroup, Supermicro, Biostar, Tyan.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Начиная ремонт компьютера с диагностики неисправности, мы проверяем аппаратную и программную часть. Диагностика компьютерных проблем занимает от 20 минут до нескольких часов и стоит 1000 рублей. Но платите только при отказе от ремонта, при заказе услуг диагностика бесплатна. После выявления неисправностей согласовываем с вами точную сумму, сроки и приступаем к ремонту.

В сервисном центре Комплэйс выполняются следующие работы:

  • диагностика, замена памяти, жесткого диска, видеокарты, блока питания, материнской платы, привода, клонирование и установка SSD;
  • настройка, а также установка операционной системы, драйверов, интернета и локальной сети;
  • восстановление программ с сохранением данных, файловой системы, учетных записей;
  • восстановление данных диска, например, после вирусной атаки;
  • починка жестких дисков;
  • лечение вирусов, а также установка антивируса.
  • обслуживание компьютеров и оргтехники
  • ремонт материнской платы , например, прошивка BIOS (испорченного), обновление БИОС, ремонт разъема
  • ремонт монитора компьютера

Цены на ремонт персональных компьютеров

Сервисный центр Комплэйс выполняет ремонт материнской платы компьютера за 1-2 дня недорого. В том числе выполняем:

  • диагностика неисправностей
  • ремонт сокета процессора материнской платы
  • прошивка BIOS после повреждения, замена неисправной микросхемы
  • ремонт разъемов платы (USB, Lan)
  • восстановление звука, сети, встроенного Wi-Fi
  • ремонт контроллера жесткого диска
  • чистка после залития
  • устранение короткого замыкания (КЗ)

Гарантия на любые работы и запчасти. Выезд специалиста на ремонт не предусмотрен, диагностика с ремонтом только в мастерской. Ремонтируем материнские платы любых производителей стандартов ATX, Micro ATX, Mini ITX: Asus, Gigabyte, Intel, Asrock, Biostar, MSI, Supermicro, Dell и др. Перед ремонтом материнской платы компьютера делаем диагностику.

Цены на ремонт iMac

Материнская или
системная плата – это многослойная
печатная плата, являющаяся основой ЭВМ,
определяющая ее архитектуру,
производительность и осуществляющая
связь между всеми подключенными к ней
элементами и координацию их работы.

Сигнал BIOS сигнализирует о неисправности, но отдельные компоненты заведомо исправны

Итак, вы нажимаете на кнопку включения, кулеры включаются, светодиод включения загорается, но видеосигнала нет, а «пищалка» компьютера издает последовательность звуков. Вы отслушали последовательность, расшифровали ее (расшифровка сигналов BIOS), но попали в интересную ситуацию.

Допустим, BIOS своими звуковыми сигналами явно указывает, что неисправна оперативная память или видеокарта. Но вы вставляете заведомо исправные аналоги (напоминаем, на свой страх и риск!) и слышите, и видите то же самое.

В этом случае следует внимательнейшим образом, можно с фонариком и увеличительным стеклом, осмотреть слоты указанного BIOSом устройства: возможно, там тоже имеется какой-либо мелкий мусор, пыль, скобки, скрепки и т. д. Осмотрите места распайки таких слотов: нет ли там окислов, следов жидкостей, дефектов, царапин.

Если визуально все в порядке — налицо повреждение какого-то важного компонента материнской платы либо цепей питания компонента, на который ссылается BIOS.

Что ж, с такими симптомами прямой путь в сервис. Если дело в цепях питания — вполне возможно, ситуацию выправят.

Перепады напряжений

Особенно актуально для летнего сезона с частыми грозами, а также для дачных/садовых товариществ.

При грозе в любом проводнике накапливается статический заряд. При ударе молнии недалеко от проводника в нем также наводится короткий и мощный импульс, который вполне способен вывести из строя «тонкую» электронику материнской платы.

Нужно помнить, что некачественный дешевый блок питания без необходимых фильтров во входных цепях также может оказать негативное влияние на материнку. Например, по электрической сети прошел ВЧ-импульс короткой длительности, но высокой амплитуды (напряжения), и входной фильтр по идее должен был его погасить, но в целях удешевления производитель исключил из схемы «лишние детали», в результате помеха проходит в выходные цепи и далее по цепи питания на материнскую плату, жесткий диск. Все эти вещи сильно укорачивают время жизни тонкой электроники материнской платы.

Ремонтируем ноутбуки и компьютеры любых фирм и моделей

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Системный блок не реагирует на кнопку включения или сразу выключается

В этом случае следует проверить:

  • наличие напряжения в сети;
  • исправность сетевого шнура;
  • убедиться, что кнопка включения блока питания находится в положении «ON»;
  • исправность блока питания;
  • работоспособность кнопки включения;
  • убедиться, что кнопка включения правильно соединена с материнской платой;
  • отключить все провода и от материнской платы, оставив только процессор, его радиатор и кулер, снять оперативную память, видеокарту.

Если после всех этих манипуляций поведение системного блока не поменялось, можно говорить о поломке материнской платы.

В идеале следовало бы заменить процессор и кулер на заведомо рабочие (на случай, если в одном из них короткое замыкание, и материнская плата уходит в защиту по нагрузке), но в домашних условиях это затруднительно, поэтому лучше обратиться в сервис.

ВАЖНО! Здесь и далее в статье будут приводиться сведения, связанные с заменой комплектующих «под подозрением» на заведомо исправные комплектующие. Нужно иметь в виду, что любая такая замена производится вами на свой страх и риск, поэтому при малейших сомнениях в правильности своих действий лучше обратитесь в сервис-центр.

Оплавленные провода внутри системного блока (в особенности по питанию)

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

В ходе осмотра обращаем пристальное внимание на провода, идущие к материнской плате, особенно ее запитку. Если какие-либо из проводов изменили цвет, оплавились, почернели или изоляция на отдельных участках отсутствует вовсе — это сигнал к тому, что на материнской плате короткое замыкание (естественно, следует внимательно осмотреть и сами штекеры подключения на случай, если там оказалась какая-либо скрепка, скобка, стружка и т. д.).

Как правило, короткое замыкание силовых цепей будет схемотехнически находиться недалеко от штекеров (для появления сильных токов, способных повредить изоляцию, короткое замыкание должно быть на входе в плату или рядом). Это значит, что детали, которые являются причиной КЗ (силовые транзисторы, конденсаторы, замыкание силовых дорожек), вполне заменяемы в сервисном центре. Поэтому в таком случае следует обратиться к мастеру: а вдруг плата вполне ремонтопригодна?

1.
Введение
2.
Печатная плата
3.
Чипсет
3.1.
Основные функции северного моста
3.1.1.
Интерфейсы связи с процессором
3.1.2.
Интерфейсы связи с графическим
адаптером
3.1.3.
Интерфейсы связи с южным мостом
3.2.
Основные функции Южного моста
3.2.1.
Интерфейсы связи с платами расширения
3.2.2.
Интерфейсы связи с периферийными
устройствами и другими ЭВМ
3.2.3.
Интерфейсы шин связи южного моста с
жесткими дисками
3.2.4.
Интерфейсы связи с медленными компонентами
материнской платы
4.
BIOS (Basic Input-Output System)
5.
Другие элементы материнской платы

Механические повреждения

Вы должны понимать, что если накануне вы, к примеру, перевозили/транспортировали системный блок и случайно его уронили или ударили, то это вполне может служить причиной отказа. Детали на плате могут лопнуть, пайка может отскочить, на плате может появиться микротрещина и невидимые глазу обрывы дорожек, микротрещины.

Звук

Каждая материнская плата при нормальном запуске проходит процедуру самодиагностики. Если процедура прошла успешно, материнская плата (), как правило, издает характерный сигнал — чаще всего одиночный короткий. Если же в процессе самодиагностики выявлены проблемы — сигнал может быть различный, нужно внимательно отслушать его и, определив производителя BIOS платы, по таблице звуковых сигналов расшифровать, какой из компонентов не прошел диагностику (по крайней мере, первым).

Расшифровку звуковых сигналов BIOS смотрите тут.

В любом случае, если динамик («пищалка») системного блока издает нехарактерную последовательность звуков — «что-то пошло не так».

На плате видны явно разрушенные компоненты

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Если в ходе осмотра вы нашли на плате один или несколько компонентов, которые выглядят «как-то не так» (разрушены на фрагменты, фрагменты отсутствуют, перегорели ножки деталей, вздулись конденсаторы), это тоже почти наверняка означает, что вам предстоит поход за новой материнской платой.

Однако в этом случае уже все не настолько однозначно. В нашей практике много ситуаций, когда перепайка одного-двух MOSFET-транзисторов, к примеру, либо замена «вспухших» конденсаторов возвращает «материнку» к жизни. Другое дело, что в этом случае следует максимально дотошно разобраться, отчего произошло разрушение/выход из строя? Время, перегрев, импульс напряжения? Однако это уже проблема сервисного центра.

Косвенные способы диагностики материнской платы ноутбука

Наличие визуальных дефектов значительно упрощает диагноз. Если видны какие-либо потемнения или следы перегрева, то они могут указать на неисправную деталь. Для визуального осмотра лучше иметь увеличительное стекло и хорошее освещение. Повреждение USB разъемов также может косвенно свидетельствовать о неисправности южного моста. Короткое замыкание разъема USB нередко является причиной повреждения южного моста.

Изучение истории поломки платы ноутбука

При диагностике неисправности платы могут помочь сведения о каком-то неправильном поведении ноутбука перед поломкой. Это могут быть зависания, артефакты изображения, перезагрузки, отключения.

Ремонт звука на материнской плате компьютера

На платах в качестве звуковых контроллеров используются стандартные микросхемы кодеков. После них иногда стоит микросхема усилителя звука. Если в ПК нет звука на аппаратном уровне, то скорее всего сгорела микросхема кодека, например, HDA-кодек Realtek ALC887. Либо усилителя.

Чтобы решить проблему обычно нужно перепаять звуковой чип.

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Замена звукового чипа (кодека) стоит 2500-3000 руб.

Но подробнее про ремонт звука на материнской плате можно прочитать тут.

Цены на ремонт мобильных компьютеров

Производим ремонт ноутбуков Asus Acer Lenovo  Apple   HP Alienware Dell  Meizu MSI  LG  Fujitsu-Siemens  Huawei   Getac  Xiaomi  Samsung  Sony Vaio   Razer  E-machines  Honor  Gigabyte  Digma  Iru.

Прямые способы диагностики материнской платы ноутбука

Помощь в определении области поломки может помочь специальная диагностическая плата, которая отслеживает коды операций загрузки. Код остановки говорит о неисправности. К этой плате имеется таблица расшифровки кодов. С помощью этой диагностической платы можно определить только направление поиска неисправности.

Прогрев чипа на плате ноутбука

Если работоспособность временно восстановилась, то этот чип нужно заменить. Ясно, что это восстановление носит временный характер. Потому что эта работоспособность временная. Если уж отслоение контактов кристалла от подложки произошло, то через какое-то время  оно повторится с большой вероятностью.

После диагностики можно переходить к ремонту материнской платы ноутбука. Правильность диагностики определится после замены очередного чипа))).

Поиск короткого замыкания на плате ноутбука

Если на плате ноутбука имеется короткое замыкание, то его непросто обнаружить. Обычно приметой короткого замыкания является проседание какого-то напряжения питания.

Для поиска можно использовать блок питания с регулируемым током нагрузки. Потому что небольшой контролируемый ток не даст сгореть плате.

Чтобы не вывести из строя исправные элементы, нужно ограничить ток по питанию платы ноутбука. Выставляя ограниченный ток порядка одного ампера можно определить, какой элемент больше всего греется. Лучше всего это определяется тепловизором, но можно и любыми другими доступными другими средствами.

Еще советуем прочесть:

Критический нагрев отдельных компонентов материнской платы

Устройство материнской платы и принцип работы. Что такое VRM, сокет, чипсет, биос, немного о контроллерах и разъемах

Симптом может проявляться как на работающей, так и не подающей признаков жизни плате. Полезли вы, к примеру, в только что выключенный системный блок проверить наличие пыли и случайно пальцем задели радиатор моста — а он раскален, как утюг.

Или, например, компьютер включается, но сигнала BIOS нет — имеет смысл пощупать наиболее крупные компоненты платы на предмет нагрева. Если какой-либо из них ненормально сильно разогрет — материнская плата сгорела. Опять-таки, в этом случае имеет смысл обратиться к специалистам: все ли так критично?

Ситуация может быть и обратной — после трех-пяти минут после включения, скажем, центральный процессор, с которого был предварительно снят радиатор, остается холодным — тут может быть неисправен как процессор, так и повреждены цепи его питания. По аналогии можно проверить разогрев северного моста (обычно на нем также имеется радиатор, который необходимо снять).
